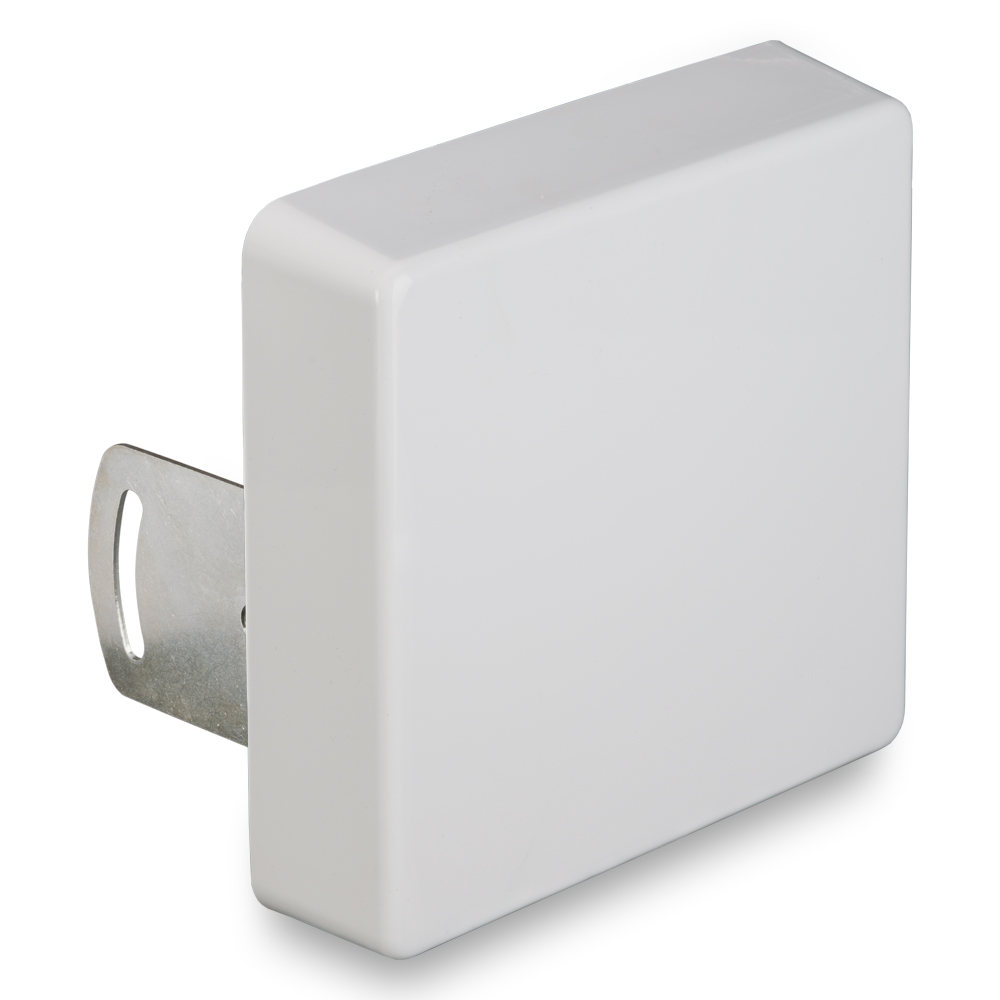

Широкополосная 2G/3G/4G антенна усилением 15 дБи KP15-1700/2700
Распечатать
Усиление 12-15 дБи. Рекомендуется для использования с 3G/4G модемами и репитерами. Поддерживает стандарты: EDGE, GPRS, GSM 1800, UMTS 2100, LTE 1800 /2100 /2300 / 2600, Wi-Fi 2400.
Характеристики
KROKS KP15-1700/2700 — наружная направленная антенна для 3G/4G-интернета на даче, в загородном доме, офисе или на удалённом объекте. Работает на приём и передачу в диапазоне 1700–2700 МГц. Усиление — 12–15 дБи в зависимости от частоты.
Для работы необходим совместимый репитер. Проверьте частоты или Band перед покупкой. При агрегации частот учитывайте все используемые полосы.
Антенна предназначена для работы в беспроводных сетях связи с оборудованием стандартов:
- 2G (EDGE, GPRS на частотах GSM 1800);
- 3G (UMTS 2100);
- 4G (LTE 1800, LTE 2100, LTE 2300, LTE 2600), YOTA;
- WI-FI 2400 (IEEE 802.11b, g, n).
Широкий диапазон рабочих частот антенны позволяет 3G/4G/YOTA устройствам эффективно работать на границах зон обслуживания 4G. Высокий коэффициент усиления (15 дБи) позволяет уверенно работать на значительном удалении от базовой станции оператора сотовой связи. Антенна работает как на прием, так и на передачу сигнала.
Как выбрать разъёмы: F или N
F-female — для подключения 75-Ом кабелем, например RG-6U. Предусмотрено использование кабеля 75 Ом с разъёмом F-male со стороны антенны. Номинальное сопротивление самой антенны — 50 Ом. Со стороны устройства при необходимости устанавливается подходящий переходник или пигтейл.
N-female — для подключения 50-омными кабельными сборками, например 5D-FB. Со стороны антенны нужен разъём N-male, со стороны оборудования — разъём под его антенные входы. Например, к репитеру с SMA-female разъемом можно подключить сборку N-male — SMA-male без дополнительных переходников.
Герметичный корпус антенны выполнен из высококачественного ABS-пластика, устойчивого к воздействию ультрафиолетового излучения и атмосферных осадков, что позволяет использовать антенну как внутри, так и вне помещений.

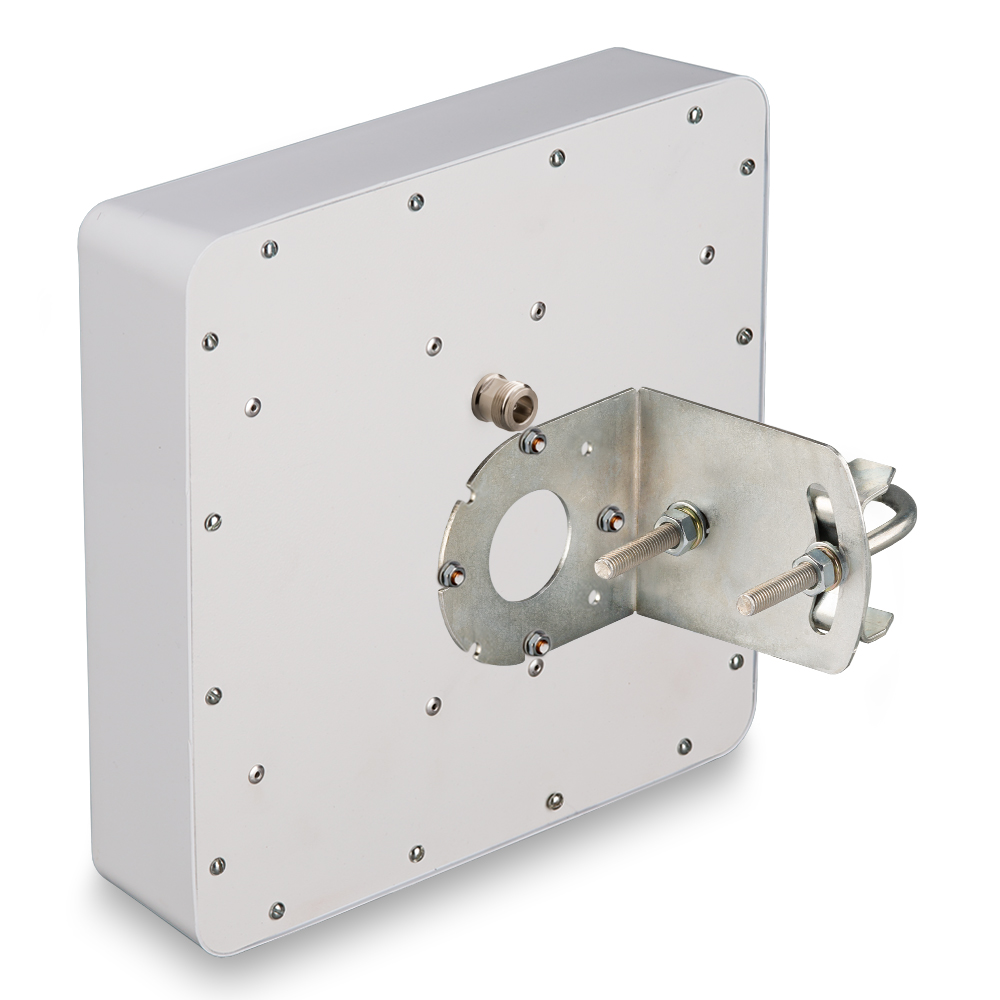

Крепление антенны предназначено для установки антенны на мачту с диаметром трубы 32-40 мм или на стену, с использованием стеновых кронштейнов КН-200 и КН-330 и их модификаций. Данное крепление позволяет производить изменение направления (азимут), угол наклона и поляризацию антенны.
Выберите место с минимумом препятствий в направлении базовой станции. При настройке поворачивайте антенну небольшими шагами и сравнивайте качество соединения: показатели RSRP, RSRQ, SINR, если они доступны, а также устойчивость и скорость соединения. Защитите наружные кабельные соединения от попадания воды.
|
Габариты (длина , ширина , высота ), мм
|
240
x
240
x
170
|
Габариты, вес, количество товара в упаковке:
|
Размеры индивидуальной упаковки (длина , ширина , высота ), мм
|
250
x
250
x
100
|
|
Масса в индивидуальной упаковке, грамм
|
1400
|
|
Количество товаров в групповой упаковке, шт
|
12
|
Антенны- характеристики :
|
Рабочий диапазон частот, МГц
|
1700-2700
|
|
Усиление антенны, dBi
|
12-15
|
|
КСВ в рабочем диапазоне частот, не более
|
1.6
|
|
Поляризация
|
Вертикальная
|
|
Волновое сопротивление, Ом
|
50 (N разъём)
|
|
50 (F разъём)
|
||
|
Максимальная подводимая мощность, Вт
|
10
|
|
Разъём
|
F- female
|
|
N- female
|
||
|
Допустимая ветровая нагрузка, м/с
|
30
|
|
Диапазон рабочих температур, оС
|
-40 ... +90
|
|
Максимально допустимая влажность воздуха, %
|
100
|
|
Стандарт связи
|
UMTS 2100
|
|
LTE 2600
|
||
|
GSM 1800
|
||
|
LTE 1800
|
||
|
Многодиапазонная
|
||
|
Тип монтажа
|
на трубу
|
|
Тип исполнения
|
Панельная
|
|
Поддержка MIMO
|
Без MIMO
|

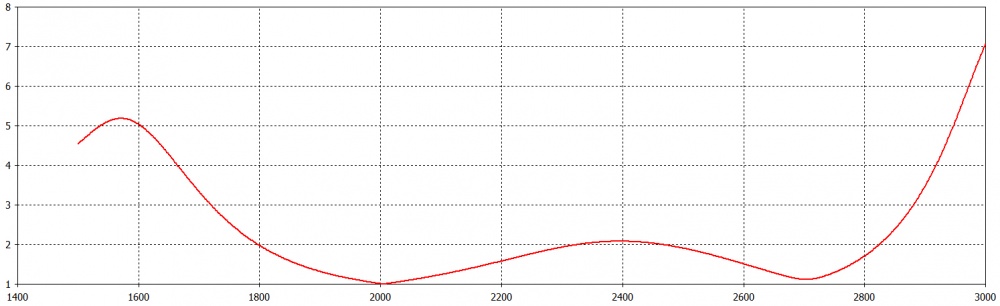

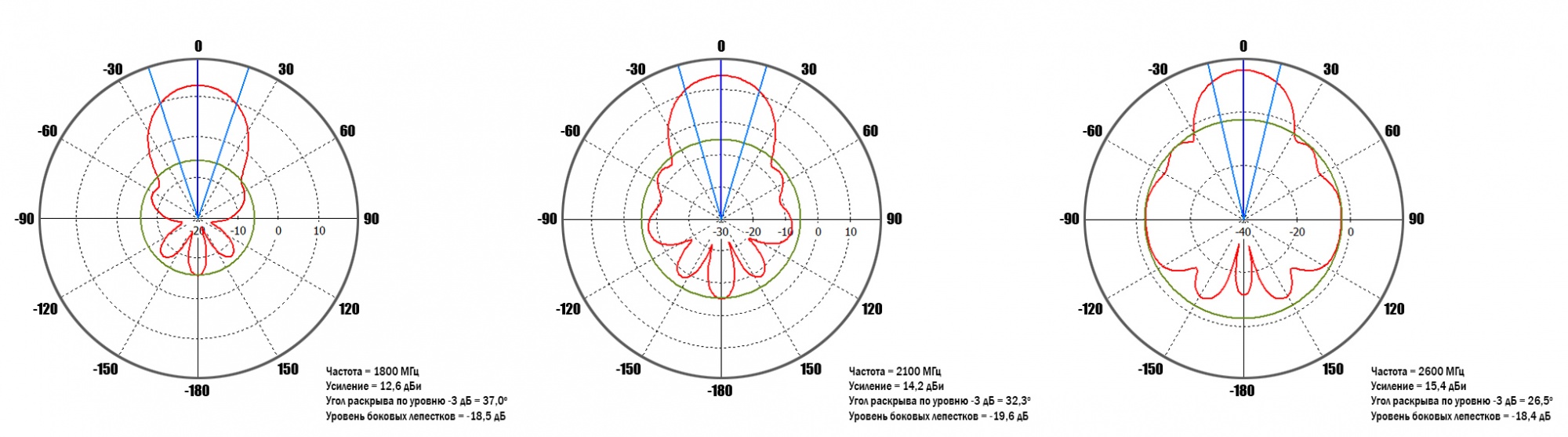

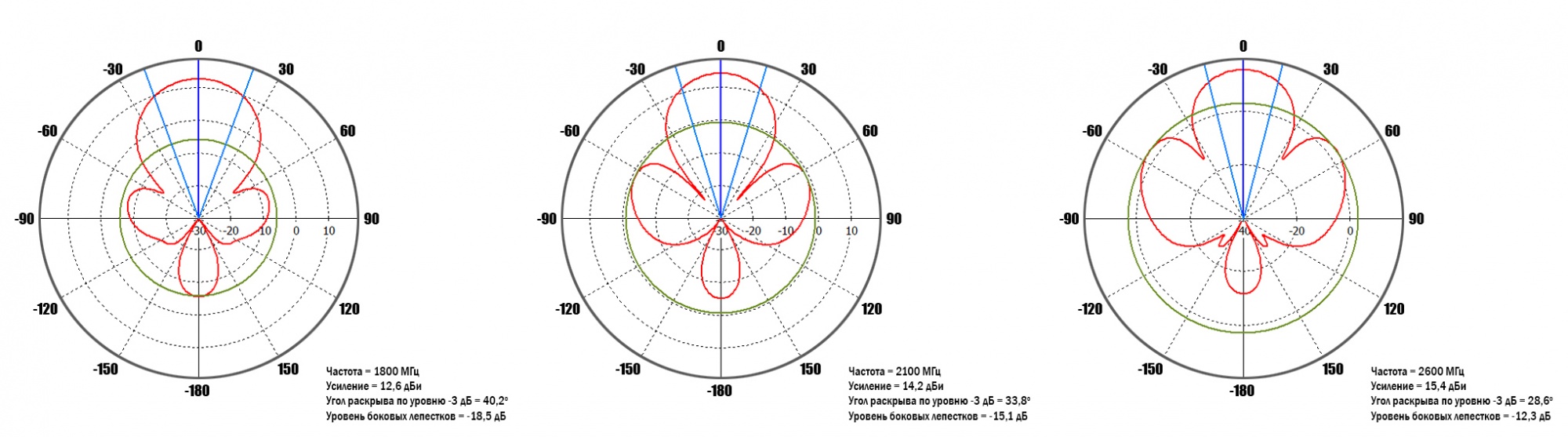

Графики КСВ, диаграммы направленности:
Комплектация:
|
Антенна KROKS KP15-1700/2700
|
|
Хомут для крепления на мачту
|
|
Руководство по эксплуатации (паспорт)
|
|
Упаковка
|
